晶振参数：占空比

发布时间：2024-07-09 阅读次数：779次

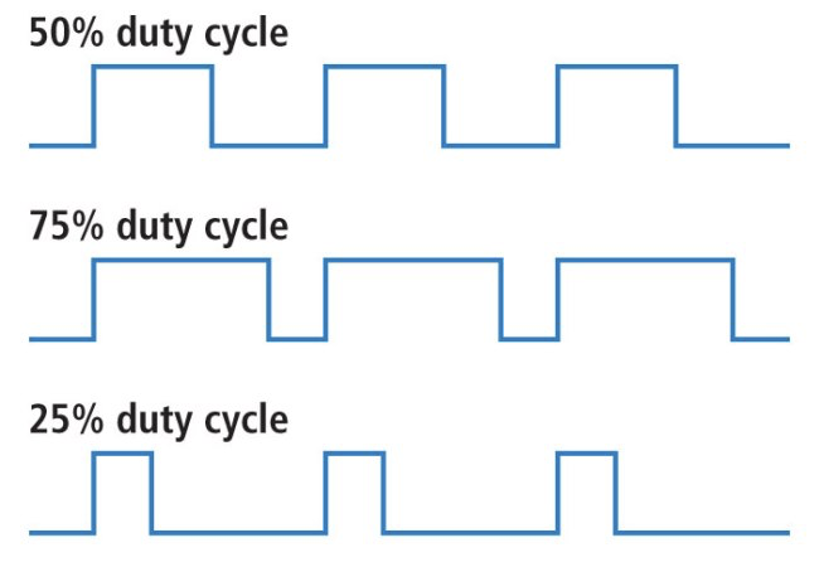

占空比Duty Cycle是一个周期性信号中高电平持续时间与整个周期时间的比例，通常以百分比表示。理想情况下，50%的占空比意味着高电平和低电平的时间相等。

方波信号占空比公式

晶振的占空比

无源晶振产生正弦波或近似正弦波的输出。没有明确的高电平和低电平。有源晶振内部有独立的起振芯片，能够直接输出方波信号。其占空比通常设计为接近50%，但在实际应用中可能偏离，范围通常为45%到55%。

占空比的重要性

1. 信号对称: 50%占空比意味着信号高低电平时间相等，这种对称性有助于简化计时和同步，尤其是在高频数字电路中。

2. 电平稳定性: 如果占空比过大，信号的高电平时间过长，可能导致电平不稳定和误判；过小，则信号的高电平时间不足，可能导致信号丢失，影响系统正常工作。《高速电路设计：信号完整性及低抖动元器件》

3. 谐波分量: 非对称的占空比会增加信号的谐波分量，这可能引起更高的电磁干扰，影响系统的电磁兼容性EMC。

4. 测量占空比: 示波器观察输出信号波形，测量高电平和低电平的时间，然后计算占空比；频谱分析仪用来分析信号的频谱，间接推测出占空比，尤其是对于高频信号。
