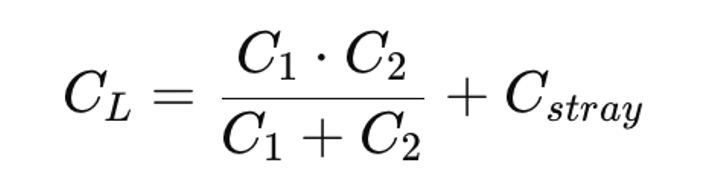

Cs为晶体两个管脚间的寄生电容（杂散电容）
Cd表示晶体振荡电路输出管脚到地的总电容，包括PCB走线电容、芯片管脚寄生电容、外加匹配电容CL2；
Cg表示晶体振荡电路输入管脚到地的总电容，包括PCB走线电容、芯片管脚寄生电容、外加匹配电容CL1。
KOAN无源晶振常用的负载电容：kHz晶体：6，7，9，12.5pF; MHz晶体：8，9，12，15，18，20pF
负载电容影响晶振的频率稳定性和起振条件。通过调整外围匹配电容(C1, C2)，晶振的工作范围可以调到标称值。CL1和CL2的作用是让电路谐振并稳定输出，尽可能接近标称频率的频率信号，通过过滤一部分高频干扰杂波。
